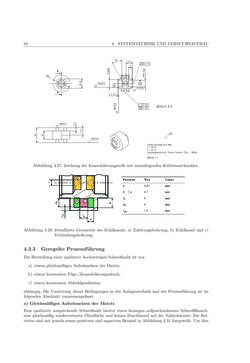

82 4. SYSTEMTECHNIKUNDVERSUCHSAUFBAU Abbildung 4.27: Zeichung derKonsolidierungsrollemit innenliegendenKühlwasserkanälen. Abbildung 4.28:Detaillierte Geometrie des Kühlkanals: a) Zuleitungsbohrung, b) Kühlkanal und c) Verbindungsbohrung. 4.3.3 Geregelte Prozessführung DieHerstellung einer qualitativ hochwertigen Schweißnaht ist von a) einemgleichmäßigenAufschmelzen derMatrix, b) einemkonstantenFüge-/Konsolidierungsdruck, c) einemkonstantenAbkühlgradienten abhängig. Die Umsetzung dieser Bedingungen in der Anlagentechnik und der Prozessführung ist im folgendenAbschnitt zusammengefasst. a)GleichmäßigesAufschmelzen derMatrix Eine qualitativ ansprechende Schweißnaht besitzt einen homogen aufgeschmolzenen Schweißflansch, eine gleichmäßig wiedererstarrte Oberfläche und keinenDurchbrand auf der Nahtrückseite. Die Kri- terien sindmit jeweils einempositiven undnegativenBeispiel inAbbildung 4.31 dargestellt. Umdies
