Web-Books
im Austria-Forum
Austria-Forum
Web-Books
Naturwissenschaften
Chemie
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Seite - 95 -
  • Benutzer
  • Version
    • Vollversion
    • Textversion
  • Sprache
    • Deutsch
    • English - Englisch

Seite - 95 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung

Bild der Seite - 95 -

Bild der Seite - 95 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung

Text der Seite - 95 -

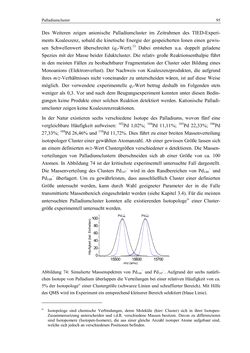

Palladiumcluster 95 Des Weiteren zeigen anionische Palladiumcluster im Zeitrahmen des TIED-Experi- ments Koaleszenz, sobald die kinetische Energie der gespeicherten Ionen einen gewis- sen Schwellenwert überschreitet (qz-Wert).13 Dabei entstehen u.a. doppelt geladene Spezies mit der Masse beider Eduktcluster. Die relativ große Reaktionsenthalpie führt in den meisten Fällen zu beobachtbarer Fragmentation der Cluster oder Bildung eines Monoanions (Elektronverlust). Der Nachweis von Koaleszenzprodukten, die aufgrund ihres m/z-Verhältnisses nicht voneinander zu unterscheiden wären, ist auf diese Weise möglich. Der verwendete experimentelle qz-Wert betrug deshalb im Folgenden stets weniger als 0,3. Vor und nach dem Beugungsexperiment konnten unter diesen Bedin- gungen keine Produkte einer solchen Reaktion detektiert werden. Kationische Palladi- umcluster zeigen keine Koaleszenzreaktionen. In der Natur existieren sechs verschiedene Isotope des Palladiums, wovon fünf eine vergleichbare Häufigkeit aufweisen: 102Pd 1,02%; 104Pd 11,11%; 105Pd 22,33%; 106Pd 27,33%; 108Pd 26,46% und 110Pd 11,72%. Dies führt zu einer breiten Massenverteilung isotopologer Cluster einer gewählten Atomanzahl. Ab einer gewissen Größe lassen sich an einem definierten m/z-Wert Clustergrößen verschiedener n detektieren. Die Massen- verteilungen von Palladiumclustern überschneiden sich ab einer Größe von ca. 100 Atomen. In Abbildung 74 ist der kritischste experimentell untersuchte Fall dargestellt. Die Massenverteilung des Clusters Pd147− wird in den Randbereichen von Pd146− und Pd148− überlagert. Um zu gewährleisten, dass ausschließlich Cluster einer definierten Größe untersucht werden, kann durch Wahl geeigneter Parameter der in die Falle transmittierte Massenbereich eingeschränkt werden (siehe Kapitel 3.4). Für die meisten untersuchten Palladiumcluster konnten alle existierenden Isotopologeiv einer Cluster- größe experimentell untersucht werden. Abbildung 74: Simulierte Massenspektren von Pd146– und Pd147–. Aufgrund der sechs natürli- chen Isotope von Palladium überlappen die Verteilungen bei einer relativen Häufigkeit von ca. 5% der Isotopologeiv einer Clustergröße (schwarze Linien und schraffierter Bereich). Mit Hilfe des QMS wird im Experiment ein entsprechend kleinerer Bereich selektiert (blaue Linie). iv Isotopologe sind chemische Verbindungen, deren Moleküle (hier: Cluster) sich in ihrer Isotopen- Zusammensetzung unterscheiden und i.d.R. verschiedene Massen besitzen. Davon zu differenzieren sind Isotopomere (Isotopen-Isomere), die aus einer gleiche Anzahl isotoper Atome aufgebaut sind, welche sich jedoch an verschiedenen Positionen befinden. 15500 15600 15700 0 20 40 60 80 100 m/z (amu) Pd147 − Pd146 −
zurück zum  Buch Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung"
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Titel
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Autor
Thomas Rapps
Verlag
KIT Scientific Publishing
Datum
2012
Sprache
deutsch
Lizenz
CC BY-NC-ND 3.0
ISBN
978-3-86644-878-0
Abmessungen
21.0 x 29.7 cm
Seiten
390
Schlagwörter
Elektronenbeugung, Nano-Metallcluster, Gasphase, massenselektiv, Strukturbestimmung
Kategorien
Naturwissenschaften Chemie

Inhaltsverzeichnis

  1. Abstract
  2. 1 Einleitung 1
  3. 2 Elektronenbeugung in der Gasphase (GED) 5
    1. 2.1 Einführung in die Streutheorie 7
    2. 2.2 Streuung am Molekül 9
    3. 2.3 Anwendung der Streutheorie 10
    4. 2.4 Näherungen 11
  4. 3 Das TIED-Experiment 15
    1. 3.1 Das Vakuumsystem 17
    2. 3.2 Die Clusterquelle 17
    3. 3.3 Das Flugzeitmassenspektrometer 20
    4. 3.4 Der Massenfilter 21
    5. 3.5 Die Paulfalle 23
    6. 3.6 Durchführung des Beugungsexperiments 27
    7. 3.7 Datenanalyse 29
  5. 4 Heuristik der Clusterstrukturfindung 35
    1. 4.1 Dichtefunktionaltheorie 35
    2. 4.2 Genetischer Algorithmus (GA) 42
  6. 5 Strukturen von Metallclusterionen 45
    1. 5.1 Kleine Käfigstrukturen magnetisch dotierter Goldcluster (M@Aun−, M = Fe, Co, Ni; n = 12–15) 45
    2. 5.2 Ladungsabhängige Strukturunterschiede von kleinen Bismutclustern 68
    3. 5.3 Palladiumcluster (Pdn−/+, 13 ≤ n ≤ 147) 91
    4. 5.4 Wasserstoffadsorptionseigenschaften von massenselektierten Palladiumclustern 128
    5. 5.5 3d-/4d-/5d-Übergangsmetallcluster aus 55 Atomen 152
    6. 5.6 Strukturelle Entwicklung später Übergangsmetallcluster (Co, Ni, Cu, Ag) 184
  7. 6 Der Temperatureinfluss auf die Gleichgewichtsstruktur von Metallclusterionen 205
    1. 6.1 Kupfercluster (Cun−, 19 ≤ n ≤ 71) 205
    2. 6.2 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Kupfercluster (Cu55±x−, x = 1–2) 226
    3. 6.3 Aluminiumcluster (Aln−, 55 ≤ n ≤ 147) 240
  8. 7 Statistische Untersuchungen zur Datenanalyse 259
  9. 8 Zusammenfassung und Ausblick 273
    1. Anhang A: Beugungsdaten weiterer Metallclusterionen 279
      1. A.1 Entwicklung der Clusterstruktur verschiedener Elemente der Gruppe 14 (Si, Sn, Pb) 279
      2. A.2 Schmelzen des Clusters Pb55− 283
      3. A.3 Der Zinncluster Sn13+ 379 286
      4. A.4 Strukturmotiv von Clustern des bcc-Elements Tantal 288
      5. A.5 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Silbercluster (Ag55±x−, x = 1–2) 290
      6. A.6 Möglicher Strukturübergang bei Silberclusterionen (Agn−, n = 80–98) 295
      7. A.7 Reine Goldcluster größer 20 Atome 296
    2. Anhang B: Apparative Entwicklung 305
      1. B.1 Erhöhung der Sensitivität 305
      2. B.2 Designstudie zur Auflösungserhöhung des TOF-Instruments 306
    3. Anhang C: Einfluss der Fallengeometrie auf große Streuwinkel 311
    4. Anhang D: CNA-Analyse des zehnatomigen Strukturensembles 313
  10. Abbildungsverzeichnis 321
  11. Tabellenverzeichnis 331
  12. Literaturverzeichnis 333
Web-Books
Bibliothek
Datenschutz
Impressum
Austria-Forum
Austria-Forum
Web-Books
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
