Web-Books
im Austria-Forum
Austria-Forum
Web-Books
Naturwissenschaften
Chemie
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Seite - 203 -
  • Benutzer
  • Version
    • Vollversion
    • Textversion
  • Sprache
    • Deutsch
    • English - Englisch

Seite - 203 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung

Bild der Seite - 203 -

Bild der Seite - 203 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung

Text der Seite - 203 -

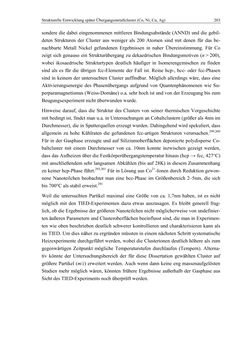

Strukturelle Entwicklung später Übergangsmetallcluster (Co, Ni, Cu, Ag) 203 sondere die dabei eingenommenen mittleren Bindungsabstände (ANND) und die gebil- deten Strukturen der Cluster aus weniger als 200 Atomen sind mit denen für das be- nachbarte Metall Nickel gefundenen Ergebnissen in naher Übereinstimmung. Für Co zeigt sich genauso ein Strukturübergang zu dekaedrischen Bindungsmotiven (n > 200), wobei ikosaedrische Strukturtypen deutlich häufiger in Isomerengemischen zu finden sind als es für die übrigen fcc-Elemente der Fall ist. Reine hcp-, bcc- oder fcc-Phasen sind in keinem der untersuchten Cluster auffindbar. Möglich allerdings wäre, dass eine Aktivierungsenergie des Phasenübergangs aufgrund von Quantenphänomenen wie Su- perparamagnetismus (Weiss-Domäne) o.a. sehr hoch ist und von der Erzeugung bis zum Beugungsexperiment nicht überwunden wurde. Hinweise darauf, dass die Struktur des Clusters von seiner thermischen Vorgeschichte mit bedingt ist, findet man u.a. in Untersuchungen an Cobaltclustern (größer als 4nm im Durchmesser), die in Sputterquellen erzeugt wurden. Dahingehend wird spekuliert, dass allgemein zu hohe Kühlraten die gefundenen fcc-artigen Strukturen verursachen.299,300 Für in der Gasphase erzeugte und auf Siliziumoberflächen deponierte polydisperse Co- baltcluster mit einem Durchmesser von ca. 10nm konnte inzwischen gezeigt werden, dass das Aufheizen über die Festkörperübergangstemperatur hinaus (hcp → fcc, 427°C) mit anschließendem sehr langsamen Abkühlen (bis auf 28K) in diesem Zusammenhang zu keiner hcp-Phase führt.293,301 Für in Lösung aus Co2+-Ionen durch Reduktion gewon- nene Nanoteilchen beobachtet man eine bcc-Phase im Größenbereich 2–5nm, die sich bis 700°C als stabil erweist.291 Weil die untersuchten Partikel maximal eine Größe von ca. 1,7nm haben, ist es nicht möglich mit den TIED-Experimenten dazu etwas auszusagen. Es bleibt generell frag- lich, ob die Ergebnisse der größeren Nanoteilchen nicht möglicherweise von undefinier- ten äußeren Parametern und Clusteroberflächen beeinflusst sind, die man in Experimen- ten wie oben beschrieben deutlich schwerer kontrollieren und charakterisieren kann als im TIED. Um dies näher zu ergründen müssten in einem nächsten Schritt systematische Heizexperimente durchgeführt werden, wobei die Clusterionen deutlich höhere als zum gegenwärtigen Zeitpunkt mögliche Temperaturstufen durchlaufen (Tempern). Alterna- tiv könnte der Untersuchungsbereich der für diese Dissertation gewählten Cluster auf größere Partikel (m/z) erweitert werden. Auch wenn dann keine eng massenaufgelösten Studien mehr möglich wären, könnten frühere Ergebnisse außerhalb der Gasphase aus Sicht des TIED-Experiments noch überprüft werden.
zurück zum  Buch Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung"
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Titel
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Autor
Thomas Rapps
Verlag
KIT Scientific Publishing
Datum
2012
Sprache
deutsch
Lizenz
CC BY-NC-ND 3.0
ISBN
978-3-86644-878-0
Abmessungen
21.0 x 29.7 cm
Seiten
390
Schlagwörter
Elektronenbeugung, Nano-Metallcluster, Gasphase, massenselektiv, Strukturbestimmung
Kategorien
Naturwissenschaften Chemie

Inhaltsverzeichnis

  1. Abstract
  2. 1 Einleitung 1
  3. 2 Elektronenbeugung in der Gasphase (GED) 5
    1. 2.1 Einführung in die Streutheorie 7
    2. 2.2 Streuung am Molekül 9
    3. 2.3 Anwendung der Streutheorie 10
    4. 2.4 Näherungen 11
  4. 3 Das TIED-Experiment 15
    1. 3.1 Das Vakuumsystem 17
    2. 3.2 Die Clusterquelle 17
    3. 3.3 Das Flugzeitmassenspektrometer 20
    4. 3.4 Der Massenfilter 21
    5. 3.5 Die Paulfalle 23
    6. 3.6 Durchführung des Beugungsexperiments 27
    7. 3.7 Datenanalyse 29
  5. 4 Heuristik der Clusterstrukturfindung 35
    1. 4.1 Dichtefunktionaltheorie 35
    2. 4.2 Genetischer Algorithmus (GA) 42
  6. 5 Strukturen von Metallclusterionen 45
    1. 5.1 Kleine Käfigstrukturen magnetisch dotierter Goldcluster (M@Aun−, M = Fe, Co, Ni; n = 12–15) 45
    2. 5.2 Ladungsabhängige Strukturunterschiede von kleinen Bismutclustern 68
    3. 5.3 Palladiumcluster (Pdn−/+, 13 ≤ n ≤ 147) 91
    4. 5.4 Wasserstoffadsorptionseigenschaften von massenselektierten Palladiumclustern 128
    5. 5.5 3d-/4d-/5d-Übergangsmetallcluster aus 55 Atomen 152
    6. 5.6 Strukturelle Entwicklung später Übergangsmetallcluster (Co, Ni, Cu, Ag) 184
  7. 6 Der Temperatureinfluss auf die Gleichgewichtsstruktur von Metallclusterionen 205
    1. 6.1 Kupfercluster (Cun−, 19 ≤ n ≤ 71) 205
    2. 6.2 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Kupfercluster (Cu55±x−, x = 1–2) 226
    3. 6.3 Aluminiumcluster (Aln−, 55 ≤ n ≤ 147) 240
  8. 7 Statistische Untersuchungen zur Datenanalyse 259
  9. 8 Zusammenfassung und Ausblick 273
    1. Anhang A: Beugungsdaten weiterer Metallclusterionen 279
      1. A.1 Entwicklung der Clusterstruktur verschiedener Elemente der Gruppe 14 (Si, Sn, Pb) 279
      2. A.2 Schmelzen des Clusters Pb55− 283
      3. A.3 Der Zinncluster Sn13+ 379 286
      4. A.4 Strukturmotiv von Clustern des bcc-Elements Tantal 288
      5. A.5 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Silbercluster (Ag55±x−, x = 1–2) 290
      6. A.6 Möglicher Strukturübergang bei Silberclusterionen (Agn−, n = 80–98) 295
      7. A.7 Reine Goldcluster größer 20 Atome 296
    2. Anhang B: Apparative Entwicklung 305
      1. B.1 Erhöhung der Sensitivität 305
      2. B.2 Designstudie zur Auflösungserhöhung des TOF-Instruments 306
    3. Anhang C: Einfluss der Fallengeometrie auf große Streuwinkel 311
    4. Anhang D: CNA-Analyse des zehnatomigen Strukturensembles 313
  10. Abbildungsverzeichnis 321
  11. Tabellenverzeichnis 331
  12. Literaturverzeichnis 333
Web-Books
Bibliothek
Datenschutz
Impressum
Austria-Forum
Austria-Forum
Web-Books
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
