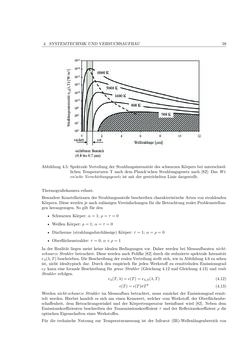

4. SYSTEMTECHNIKUNDVERSUCHSAUFBAU 59 Abbildung 4.5: SpektraleVerteilung der Strahlungsintensität des schwarzenKörpers bei unterschied- lichen Temperaturen T nach demPlanck‘schen Strahlungsgesetz nach [82]: DasWi- en’scheVerschiebungsgesetz istmit der gestrichelten Linie dargestellt. Thermografiekamera erfasst. BesondereKonstellationender Strahlungsanteile beschreiben charakteristischeArtenvon strahlenden Körpern.Diesewerden je nach zulässigenVereinfachungen fürdieBetrachtung realerProblemstellun- gen herangezogen. So gilt für den • SchwarzenKörper:α= 1; ρ= τ= 0 •WeißenKörper: ρ= 1;α= τ= 0 • Diatherme (strahlungsdurchlässige)Körper: τ= 1;α=ρ= 0 • Oberflächenstrahler: τ= 0;α+ρ= 1 In der Realität liegenmeist keine idealen Bedingungen vor. Daher werden beiMessaufbauten nicht- schwarze Strahler betrachtet.DiesewerdennachPolifke [82] durchdie reduzierte spektrale Intensität eλ(λ,T)beschrieben.DieBeschreibungder realenVerteilung stellt sich,wie inAbbildung4.6 zu sehen ist, nicht idealtypisch dar. Durch den empirisch für jedenWerkstoff zu ermittelnden Emissionsgrad T kann eine formaleBeschreibung für graue Strahler (Gleichung 4.12 undGleichung 4.13) und reale Strahler erfolgen. eλ(T,λ) = (T) =eλ,S(λ,T) (4.12) e(T) = (T)σT4 (4.13) Werden nicht-schwarze Strahler imMessaufbau betrachtet, muss zunächst der Emissionsgrad ermit- telt werden. Hierbei handelt es sich um einenKennwert, welcher vomWerkstoff, derOberflächenbe- schaffenheit, dem Betrachtungswinkel und der Körpertemperatur beeinflusst wird [82]. Neben dem Emissionskoeffizienten beschreiben der Transmissionskoeffizient τ und der Reflexionskoeffizient ρ die optischenEigenschaften einesWerkstoffes. Für die technische Nutzung zur Temperaturmessung ist der Infrarot (IR)-Wellenlängenbereich von
