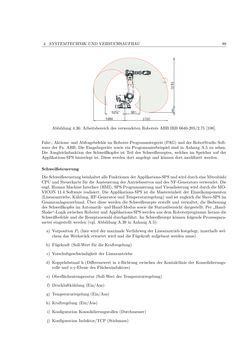

Bild der Seite - 89 -
Text der Seite - 89 -
4. SYSTEMTECHNIKUNDVERSUCHSAUFBAU 89
Abbildung 4.36:Arbeitsbereich des verwendetenRobotersABB IRB6640-205/2.75 [108].
Fahr-,Aktions- undAbfragebefehle imRoboter-Programmiergerät (PAG)undderRobotStudio Soft-
ware der Fa. ABB. Die Eingabegeräte sowie ein Programmierbeispiel sind in Anhang A.5 zu sehen.
Die Ausgleichsfunktion des Schweißkopfes ist Teil des Schweißrezeptes, welches im Speicher auf der
Applikations-SPShinterlegt ist. Diesewerden dort angelegt und können dortmodifizertwerden.
Schweißsteuerung
DieSchweißsteuerungbeinhaltetalleFunktionenderApplikations-SPSundwirddurcheineMitsubishi
CPUundSteuerkarte für dieAnsteuerungderAntriebsservos unddesNF-Generators verwendet.Die
engl.HumanMachine Interface (HMI), SPS-ProgrammierungundVisualisierungwirddurchdieMO-
VICON 11.4 Software realisiert. Die Applikations-SPS ist dieMastereinheit der Einzelkomponenten
(Linearantriebe,Kühlung,HF-Generator undTemperaturregelung) und ist zugleichdie Slave-SPS im
Gesamtanlagenverbund. Über diese werden die Schweißrezepte erstellt und verwaltet, die Bedienung
desSchweißkopfes imAutomatik- undHand-Modus sowie die Statusübersicht dargestellt. Per „Hand-
Shake“-Logik zwischenRoboter undApplikations-SPSwerden aus demRoboterprogrammheraus die
Schweißbefehle unddieRezeptauswahl durchgeführt. ImSchweißrezept können folgendeProzesspara-
meter eingestellt werden (vgl. AbbildungA.39 inAnhangA.5):
a) VorpositionP1 (hierwird dermaximaleVerfahrwegderLinearantrieb festgelegt, innerhalbwel-
chemdasWerkstück erwartetwird und die Fügekraft aufgebautwerdenmuss)
b) Fügekraft (Soll-Wert für dieKraftregelung)
c) Vorschubgeschwindigkeit der Linearantriebe
d) Koppelabstand h (Differenzwert in z-Richtung zwischen der Kontaktlinie der Konsolidierungs-
rolle und x-y-Ebene des Flächeninduktors)
e) Oberflächentemperatur (Soll-Wert derTemperaturregelung)
f) Druckluftkühlung (Ein/Aus)
g) Temperaturregelung (Ein/Aus)
h) Kraftregelung (Ein/Aus)
i) KonfigurationKonsolidierungsrollen (Durchmesser)
j) Konfiguration Induktor/TCP (Stichmass)
