Seite - 101 - in Induktionsfügen von thermoplastischen Faserverbundwerkstoffen

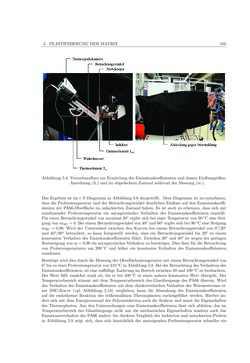

5. PLASTIFIZIERUNGDERMATRIX 101 Abbildung 5.4:Versuchsaufbau zurErmittlungdesEmissionskoeffizientenunddessenEinflussgrößen: Anordnung (li.) und imabgedecktenZustandwährend derMessung (re.). Das Ergebnis ist im -T-Diagramm inAbbildung 5.6 dargestellt. DemDiagramm ist zu entnehmen, dass die Probentemperatur und der Betrachtungswinkel deutlichen Einfluss auf denEmissionskoeffi- zienten der PA66-Oberfläche im unlackierten Zustand haben. Es ist auch zu erkennen, dass sichmit zunehmender Probentemperatur ein asymptotisches Verhalten des Emissionskoeffizienten einstellt. Für einenBetrachtungswinkel vonmaximal 20° ergibt sich bei einerTemperatur von 90°Ceine Stei- gungvonm90◦=0.Bei einemBetrachtungswinkel von40°und60° ergibt sichbei 90°CeineSteigung m90◦=0,09.Wird der Unterschied zwischen den Kurven bei einem Betrachtungswinkel von 0°/20° und 40°/60° betrachtet, so kann festgestellt werden, dass ein Betrachtungswinkel bis 20° zu einem konstantenVerhalten des Emissionskoeffizienten führt. Zwischen 20° und 60° ist wegen der geringen Reststeigungvonm=0,09 ein asymptotischesVerhalten zubestätigen.Dies lässt für dieBetrachtung von Probetemperaturen um 200°C und höher ein konstantes Verhalten des Emissionskoeffizienten annehmen. Bestätigtwirddies durchdieMessungderOberflächentemperaturmit einemBetrachtungswinkel von 0°bis zueinerProbentemperaturvon210°CinAbbildung5.8.BeiderBetrachtungdesVerhaltensdes Emissionskoeffizienten, ist eineauffälligeÄnderung imBereichzwischen80und100°Czubeobachten. DerWert fällt zunächst stark ab, bis er bei 100°C in einen nahezu konstantenWert übergeht. Der Temperaturbereich stimmtmit demTemperaturbereich des Glasübergangs des PA66 überein.Wird dasVerhalten des Emissionskoeffizientenmit dem charkteristischenVerhalten desWärmestromes ei- ner DSC-Kurve (vgl. Abbildung 2.18) verglichen, kann die Absenkung des Emissionskoeffizienten auf die endotherme Reaktion des teilkristallinen Thermoplasten zurückgeführt werden. Hierbei än- dert sichmit demEnergiezustand der Polymereketten auch die Sruktur und somit die Eigenschaften des Thermoplasten. Aus den Untersuchungen zumEmissionskoeffizienten lässt sich ableiten, das im Temperaturbereich des Glasübergangs nicht nur die mechanischen Eigenschaften sondern auch das Emissionseverhalten des PA66 ändert. Im direktenVergleich der lackierten und unlackierten Proben in Abbildung 5.9 zeigt sich, dass sich hinsichtlich der ansteigenden Probentemperatur schneller ein
