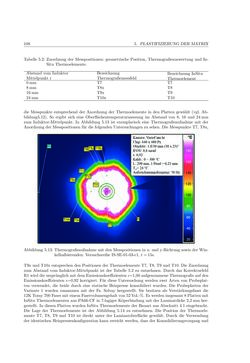

108 5. PLASTIFIZIERUNGDERMATRIX Tabelle 5.2: Zuordnung derMesspositionen: geometrische Position, Thermografieauswertung und In- SituThermoelemente. Abstand vom Induktor Mittelpunkt r Bezeichnung Thermografiemessfeld Bezeichnung InSitu Thermoelement 0mm T7 T7 8mm T8x T8 16mm T9x T9 24mm T10x T10 dieMesspunkte entsprechend der Anordnung der Thermoelemente in den Platten gewählt (vgl. Ab- bildung5.12). So ergibt sich eine Oberflächentemperaturmessung imAbstand von 8, 16 und 24mm zum Induktor-Mittelpunkt. In Abbildung 5.13 ist exemplarisch eine Thermografieaufnahmemit der AnordnungderMesspositionen für die folgendenUntersuchungen zu sehen.DieMesspunkteT7,T8x, Abbildung 5.13: ThermografieaufnahmemitdenMesspositionen inx- undy-Richtung sowiederWin- kelhalbierenden:Versuchsreihe IS-SE-01-03-c1, t=15s. T9xundT10x entsprechendenPositionenderThermoelementeT7,T8,T9undT10.Die Zuordnung zumAbstand vom Induktor-Mittelpunkt ist der Tabelle 5.2 zu entnehmen. Durch dasKorrekturfeld R1wirddieursprünglichmitdemEmissionskoeffizienten =1,00aufgenommeneThermografieaufden Emissionskoeffizienten =0,92 korrigiert. Für diese Untersuchungwerden zwei Arten von Probeplat- ten verwendet, die beide durch eine statische Heizpresse konsolidiert wurden. Die Probeplatten der Variante 1 wurden zusammenmit der Fa. Solvay hergestellt. Sie besitzen als Verstärkungsfaser die 12KToray700Fasermit einemFaservolumengehaltvon52Vol.-%.Eswerden insgesamt8Plattenmit InSituThermoelementen ausPA66-CF in 7-lagigerKöperbindungmit der Laminatdicke 2,2mmher- gestellt. In diesenPlattenwurden InSituThermoelemente derBauart ausAbschnitt 4.1 eingebracht. Die Lage der Thermoelemente ist der Abbildung 5.14 zu entnehmen. Die Position der Thermoele- mente T7, T8, T9 und T10 ist direkt unter der Laminatoberfläche gewählt. Durch die Verwendung der identischenHeizpressenkonfiguration kann erreichtwerden, dass derKonsolidierungsvorgang und
