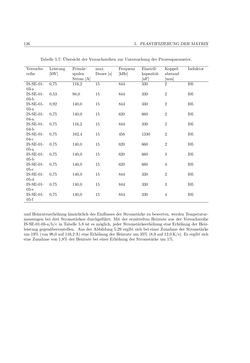

Seite - 126 - in Induktionsfügen von thermoplastischen Faserverbundwerkstoffen

126 5. PLASTIFIZIERUNGDERMATRIX Tabelle 5.7: Übersicht derVersuchsreihen zurUntersuchung derProzessparameter. Versuchs- reihe Leistung [kW] Primär- spulen Strom [A] max. Dauer [s] Frequenz [kHz] Einstell- kapazität [nF] Koppel- abstand [mm] Induktor IS-SE-01- 03-a 0,75 116,2 15 844 330 2 I05 IS-SE-01- 03-b 0,53 98,0 15 844 330 2 I05 IS-SE-01- 03-a 0,92 140,0 15 844 330 2 I05 IS-SE-01- 04-a 0,75 140,0 15 620 660 2 I05 IS-SE-01- 04-b 0,75 116,2 15 844 330 2 I05 IS-SE-01- 04-c 0,75 162,4 15 456 1330 2 I05 IS-SE-01- 05-a 0,75 140,0 15 620 660 2 I05 IS-SE-01- 05-b 0,75 140,0 15 620 660 3 I05 IS-SE-01- 05-c 0,75 140,0 15 620 660 4 I05 IS-SE-01- 05-d 0,75 140,0 15 844 330 2 I05 IS-SE-01- 05-e 0,75 140,0 15 844 330 3 I05 IS-SE-01- 05-f 0,75 140,0 15 844 330 4 I05 undHeizratenerhöhunghinsichtlich desEinflusses der Stromstärke zubewerten,werdenTemperatur- messungen bei drei Stromstärken durchgeführt. Mit der ermittelten Heizrate aus der Versuchsreihe IS-SE-01-03-a/b/c inTabelle 5.8 ist esmöglich, jeder Stromstärkeerhöhung eine Erhöhung derHeiz- leistung gegenüberzustellen. Aus derAbbildung 5.29 ergibt sich bei einer Zunahme der Stromstärke um19%(von98,0 auf 116,2A) eineErhöhungderHeizrate um35%(8,9 auf 12,0K/s).Es ergibt sich eine Zunahme von 1,8%derHeizrate bei einer Erhöhung der Stromstärke um1%.
