Seite - 127 - in Induktionsfügen von thermoplastischen Faserverbundwerkstoffen

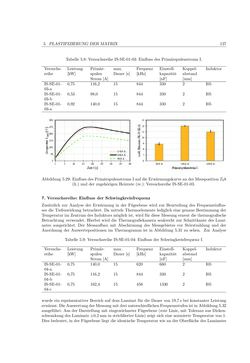

5. PLASTIFIZIERUNGDERMATRIX 127 Tabelle 5.8: Versuchsreihe IS-SE-01-03: Einfluss desPrimärspulenstroms I. Versuchs- reihe Leistung [kW] Primär- spulen Strom [A] max. Dauer [s] Frequenz [kHz] Einstell- kapazität [nF] Koppel- abstand [mm] Induktor IS-SE-01- 03-a 0,75 116,2 15 844 330 2 I05 IS-SE-01- 03-b 0,53 98,0 15 844 330 2 I05 IS-SE-01- 03-a 0,92 140,0 15 844 330 2 I05 Abbildung 5.29: EinflussdesPrimärspulenstroms IaufdieErwärmungskurveanderMesspositionT08 (li.) und der zugehörigenHeizrate (re.): Versuchsreihe IS-SE-01-03. 7.Versuchsreihe: Einfluss der Schwingkreisfrequenz Zusätzlich zur Analyse der Erwärmung in der Fügeebene wird zur Beurteilung des Frequenzeinflus- ses die Tiefenwirkung betrachtet. Damittels Thermoelemente lediglich eine genaueBestimmung der Temperatur imZentrumdes Induktorsmöglich ist,wird fürdieseMessungerneutdie thermografische Betrachtung verwendet. Hierbei wird die Thermografiekamera senkrecht zur Schnittkante des Lami- nates ausgerichtet. Der Messaufbau mit Abschirmung des Messgebietes vor Störstrahlung und der Anordnung der Auswertepositionen imThermogramm ist in Abbildung 5.31 zu sehen. Zur Analyse Tabelle 5.9: Versuchsreihe IS-SE-01-04: Einfluss der Schwingkreisfrequenz f. Versuchs- reihe Leistung [kW] Primär- spulen Strom [A] max. Dauer [s] Frequenz [kHz] Einstell- kapazität [nF] Koppel- abstand [mm] Induktor IS-SE-01- 04-a 0,75 140,0 15 620 660 2 I05 IS-SE-01- 04-b 0,75 116,2 15 844 330 2 I05 IS-SE-01- 04-c 0,75 162,4 15 456 1330 2 I05 wurde ein repräsentativerBereich auf demLaminat für dieDauer von 19,7s bei konstanter Leistung erwärmt.DieAuswertungderMessungmitdreiunterschiedlichenFrequenzstufen ist inAbbildung5.32 ausgeführt.Aus derDarstellungmit eingezeichneter Fügeebene (rote Linie,mitToleranz ausDicken- schwankungdesLaminats±0,2mmin strichlierterLinie) zeigt sich einenormierteTemperatur von1. Dies bedeutet, in derFügeebene liegt die identischeTemperaturwie anderOberflächedesLaminates
