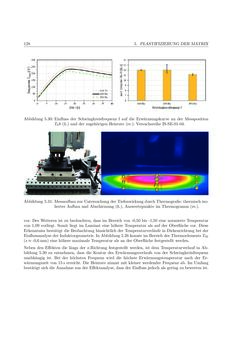

Bild der Seite - 128 -
Text der Seite - 128 -
128 5. PLASTIFIZIERUNGDERMATRIX
Abbildung 5.30: Einfluss der Schwingkreisfrequenz f auf die Erwärmungskurve an der Messposition
T08 (li.) und der zugehörigenHeizrate (re.): Versuchsreihe IS-SE-01-04.
Abbildung 5.31:MessaufbauzurUntersuchungderTiefenwirkungdurchThermografie: thermisch iso-
lierterAufbau undAbschirmung (li.), Auswertepunkte imThermogramm(re.).
vor. DesWeiteren ist zu beobachten, dass imBereich von -0,50 bis -1,50 eine normierte Temperatur
von 1,09 vorliegt. Somit liegt im Laminat eine höhere Temperatur als auf der Oberfläche vor. Diese
Erkenntniss bestätigt dieBeobachtunghinsichtlich derTemperaturverläufe inDickenrichtungbei der
Einflussanalyseder Induktorgeometrie. InAbbildung5.26konnte imBereichdesThermoelementsT05
(z≈ -0,6mm) eine höheremaximaleTemperatur als an derOberfläche festgestellt werden.
Neben den Effekten die längs der z-Richtung festgestellt werden, ist demTemperaturverlauf in Ab-
bildung 5.30 zu entnehmen, dass die Kontur des Erwärmungsverlaufs von der Schwingkreisfrequenz
unabhängig ist. Bei der höchsten Frequenz wird die höchste Erwärmungstemperatur nach der Er-
wärmungszeit von 15s erreicht. Die Heizrate nimmtmit kleiner werdender Frequenz ab. ImUmfang
bestätigt sichdieAnnahmeausderEffektanalyse, dass derEinfluss jedoch als gering zubewerten ist.
