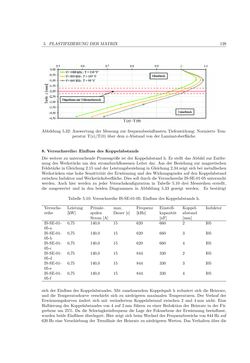

5. PLASTIFIZIERUNGDERMATRIX 129
Abbildung 5.32:Auswertung derMessung zur frequenzbeeinflussten Tiefenwirkung: Normierte Tem-
peraturT(z)/T(0) über dem z-Abstand von der Laminatoberfläche.
8.Versuchsreihe: Einfluss desKoppelabstands
Dieweitere zu untersuchendeProzessgröße ist derKoppelabstand h. Er stellt dasAbbild zurEntfer-
nung desWerkstücks um den stromdurchflossenen Leiter dar. Aus der Beziehung zur magnetischen
Feldstärke inGleichung2.15undderLeistungsbeziehung inGleichung2.34 zeigt sichbeimetallischen
Werkstücken eine hohe Sensitivität der Erwärmung und desWirkungsgrades auf denKoppelabstand
zwischen InduktorundWerkstückoberfläche.Dies soll durchdieVersuchsreihe IS-SE-01-05untersucht
werden. Auch hier werden zu jeder Versuchskonfiguration in Tabelle 5.10 drei Messreihen erstellt,
die ausgewertet und in den beiden Diagrammen in Abbildung 5.33 gezeigt werden. Es bestätigt
Tabelle 5.10:Versuchsreihe IS-SE-01-05: Einfluss desKoppelabstands h.
Versuchs-
reihe Leistung
[kW] Primär-
spulen
Strom [A] max.
Dauer [s] Frequenz
[kHz] Einstell-
kapazität
[nF] Koppel-
abstand
[mm] Induktor
IS-SE-01-
05-a 0,75 140,0 15 620 660 2 I05
IS-SE-01-
05-b 0,75 140,0 15 620 660 3 I05
IS-SE-01-
05-c 0,75 140,0 15 620 660 4 I05
IS-SE-01-
05-d 0,75 140,0 15 844 330 2 I05
IS-SE-01-
05-e 0,75 140,0 15 844 330 3 I05
IS-SE-01-
05-f 0,75 140,0 15 844 330 4 I05
sich der Einfluss desKoppelabstandes.Mit zunehmendemKoppelspalt h reduziert sich die Heizrate,
und die Temperaturkurve verschiebt sich zu niedrigeren maximalen Temperaturen. Der Verlauf der
Erwärmungskurven ändert sich mit verändertem Koppelabstand zwischen 2 und 4mm nicht. Eine
Halbierung desKoppelabstandes von 4 auf 2mm führen zu einer Reduktion der Heizrate in der Fü-
geebene um 25%.Da die Schwingkreisfrequenz die Lage der Fokusebene der Erwärmung beeinflusst,
wurdenbeideEinflüsse überlagert.Hier zeigt sich beimWechsel desFrequenzbereichs von 844Hz auf
620Hz eineVerschiebung derTrendlinie derHeizrate zu niedrigerenWerten.DasVerhalten über die
