Seite - 143 - in Induktionsfügen von thermoplastischen Faserverbundwerkstoffen

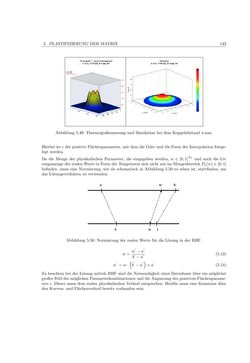

5. PLASTIFIZIERUNGDERMATRIX 143 Abbildung 5.49: Thermografiemessung und Simulation bei demKoppelabstand 4mm. Hierbei ist der positiveFlächenparameter,mit demdieGüte unddieFormder Interpolation festge- legtwerden. Da dieMenge der physikalischen Parameter, die eingegeben werden,w ∈ [0,1]Np und auch die Lö- sungsmengeder realenWerte inFormderTemperatur sichnichtnur imMengenbereichPf(w)∈ [0,1] befinden,muss eineNormierung, wie sie schematisch inAbbildung 5.50 zu sehen ist, stattfinden, um das Lösungsverfahren zu verwenden. Abbildung 5.50:Normierung der realenWerte für die Lösung in derRBF. w=w ′−a′ b′−a′ (5.13) w ′ =w · ( b ′−a′ ) +a ′ (5.14) Zubeachten bei der LösungmittelsRBF sind dieNotwendigkeit einerDatenbasis über einmöglichst großesFelddermöglichenParameterkombinationenunddieAnpassungdespositivenFlächenparame- ters . Diesermuss dem realen physikalischenVerlauf entsprechen.Hierfürmuss eineKenntniss über denKurven- undFlächenverlauf bereits vorhanden sein.
