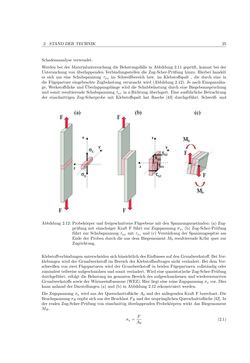

Bild der Seite - 25 -
Text der Seite - 25 -
2. STANDDERTECHNIK 25
Schadensanalyse verwendet.
Werden bei derMaterialuntersuchung die Belastungsfälle in Abbildung 2.11 geprüft, kommt bei der
Untersuchung von überlappenden Verbindungsstellen die Zug-Scher-Prüfung hinzu. Hierbei handelt
es sich um eine Schubspannung τxx im Schweißbereich bzw. im Klebstoffspalt , die durch eine in
die Fügepartner eingebrachte Zugbelastung verursacht wird (Abbildung 2.12). Je nachEinspannlän-
ge,Werkstoffdicke undÜberlappungslänge wird die Schubbelastung durch eine Biegebeanspruchung
und somit resultierende Schubspannung τxz in z-Richtung überlagert. Eine ausführlicheBetrachtung
der einschnittigen Zug-Scherprobe mit Klebstoffspalt hat Rasche [43] durchgeführt. Schweiß- und
Abbildung 2.12: Probekörper und freigeschnitteneFügeebenemit den Spannungszuständen: (a) Zug-
prüfungmit einachsiger Kraft F führt zur Zugspannung σx, (b) Zug-Scher-Prüfung
führt zur Schubspannung τxxmit τxz und (c) Verstärkung der Spannungsspitze am
Ende der Proben durch die aus demBiegemomentMb resultierendeKrfat quer zur
Zugrichtung.
Klebstoffverbindungenunterscheiden sichhinsichtlichdesEinflusses auf denGrundwerkstoff.BeiVer-
klebungenwird derGrundwerkstoff imBereich desKlebstoffauftrages nicht verändert. Bei demVer-
schweißen von zwei Fügepartnern wird der Grundwerkstoff in beiden Fügepartnern vollständig oder
zumindest teilweise aufgeschmolzenundsomitverändert.WirdeinequasistatischeZug-Scher-Prüfung
durchgeführt, erfolgt die Belastung im gesamtenBereich des aufgeschmolzenen undwiedererstarrten
Grundwerkstoffs sowiederWärmeeinflusszone (WEZ).Hier liegt eine reineZugspannungσx vor.Dies
kann anhand derDarstellungen (a) und (b) inAbbildung 2.12 rekonstruiertwerden.
Die Zugspannungσxwird aus derQuerschnittsflächeA0 undder anliegendenKraft F berechnet.Die
BruchspannungσB ergibt sichausderBruchlastFB undderursprünglichenQuerschnittsfläche [42]. In
der realen Zug-Scher-Prüfung von einschnittig überlappendenProbekörpernwirkt das Biegemoment
MB.
σx= F
A0 (2.1)
