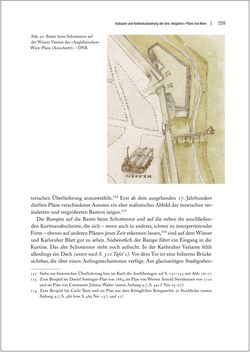

Autopsie und Kontextualisierung der drei »Angielini«-Pläne von Wien | 259 torischen Überlieferung anzuzweifeln.112 Erst ab dem ausgehenden 17. Jahrhundert dürften Pläne verschiedener Autoren ein eher realistisches Abbild der inzwischen ver- änderten und vergrößerten Bastion zeigen.113 Die Rampen auf die Bastei beim Schottentor und auf die neben ihr anschließen- den Kurtinenabschnitte, die sich  – wenn auch in anderer, schwer zu interpretierender Form  – ebenso auf anderen Plänen jener Zeit erkennen lassen,114 sind auf dem Wiener und Karlsruher Blatt gut zu sehen. Südwestlich der Rampe führt ein Eingang in die Kurtine. Das alte Schottentor steht noch aufrecht. In der Karlsruher Variante fehlt allerdings ein Dach (unten nach S.  312 Tafel 2). Vor dem Tor ist eine hölzerne Brücke sichtbar, die über einen Aufzugmechanismus verfügt. Am glacisseitigen Stadtgraben- 112 Siehe zur historischen Überlieferung hier im Buch die Ausführungen auf S.  151–155 mit Abb. 16–17. 113 Zum Beispiel im Daniel Suttinger-Plan von 1684, im Plan von Werner Arnold Steinhausen von 1710 und im Plan von Constantin Johann Walter (unten Anhang 9.7, S.  491 f. Nrr. 25‒27). 114 Zum Beispiel bei Carlo Theti und im Plan aus dem Königlichen Kriegsarchiv in Stockholm (unten Anhang 9.7, S.  486 bzw. S. 489 Nrr. 13/1 und 21). Abb. 50 : Bastei beim Schottentor auf der Wiener Version des »Angielinischen« Wien-Plans (Ausschnitt).  – ÖNB.
