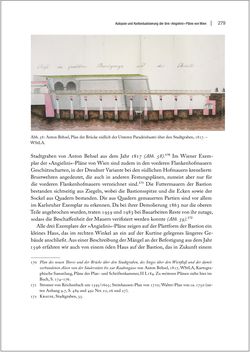

Autopsie und Kontextualisierung der drei »Angielini«-Pläne von Wien | 279 Stadtgraben von Anton Behsel aus dem Jahr 1817 (Abb. 58).170 Im Wiener Exem- plar der »Angielini«-Pläne von Wien sind zudem in den vorderen Flankenhofmauern Geschützscharten, in der Dresdner Variante bei den südlichen Hofmauern krenelierte Brustwehren angedeutet, die auch in anderen Festungsplänen, zumeist aber nur für die vorderen Flankenhofmauern verzeichnet sind.171 Die Futtermauern der Bastion bestanden sichtseitig aus Ziegeln, wobei die Bastionsspitze und die Ecken sowie der Sockel aus Quadern bestanden. Die aus Quadern gemauerten Partien sind vor allem im Karlsruher Exemplar zu erkennen. Da bei ihrer Demolierung 1863 nur die oberen Teile angebrochen wurden, traten 1959 und 1983 bei Bauarbeiten Reste von ihr zutage, sodass die Beschaffenheit der Mauern verifiziert werden konnte (Abb. 59).172 Alle drei Exemplare der »Angielini«-Pläne zeigen auf der Plattform der Bastion ein kleines Haus, das im rechten Winkel an ein auf der Kurtine gelegenes längeres Ge- bäude anschließt. Aus einer Beschreibung der Mängel an der Befestigung aus dem Jahr 1596 erfahren wir auch von einem öden Haus auf der Bastion, das in Zukunft einem 170 Plan des neuen Thores und der Brücke über den Stadtgraben, des Steges über den Wienfluß und der damit verbundenen Aleen von der Säulerstätte bis zur Raabengasse von Anton Behsel, 1817, WStLA, Kartogra- phische Sammlung, Pläne der Plan- und Schriftenkammer, H I.184. Zu weiteren Plänen siehe hier im Buch, S.  174–176. 171 Stromer von Reichenbach um 1595/1603 ; Steinhausen-Plan von 1710 ; Walter-Plan von ca. 1750 (un- ten Anhang 9.7, S.  489 und 492 Nrr. 22, 26 und 27). 172 Krause, Stadtgraben, 35. Abb. 58 : Anton Behsel, Plan der Brücke südlich der Unteren Paradeisbastei über den Stadtgraben, 1817.  – WStLA.
