Seite - 262 - in Wien als Festungsstadt im 16.Jahrhundert - Zum kartografischen Werk der Mailänder Familie Angielini

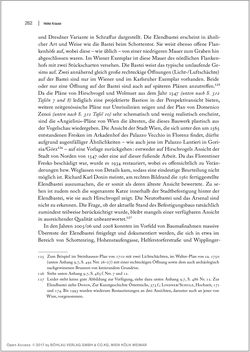

Bild der Seite - 262 -

Bild der Seite - 262 - in Wien als Festungsstadt im 16.Jahrhundert - Zum kartografischen Werk der Mailänder Familie Angielini

Text der Seite - 262 -

262 | Heike Krause und Dresdner Variante in Schraffur dargestellt. Die Elendbastei erscheint in ähnli- cher Art und Weise wie die Bastei beim Schottentor. Sie weist ebenso offene Flan- kenhöfe auf, wobei diese  – wie üblich  – von einer niedrigeren Mauer zum Graben hin abgeschlossen waren. Im Wiener Exemplar ist diese Mauer des nördlichen Flanken- hofs mit zwei Stückscharten versehen. Die Bastei weist das typische umlaufende Ge- sims auf. Zwei annähernd gleich große rechteckige Öffnungen (Licht-/Luftschächte) auf der Bastei sind nur im Wiener und im Karlsruher Exemplar vorhanden. Beide oder nur eine Öffnung auf der Bastei sind auch auf späteren Plänen anzutreffen.125 Da die Pläne von Hirschvogel und Wolmuet aus dem Jahr 1547 (unten nach S.  312 Tafeln 7 und 8) lediglich eine projektierte Bastion in der Perspektivansicht bieten, weitere zeitgenössische Pläne nur Umrisslinien zeigen und der Plan von Domenico Zenoi (unten nach S.  312 Tafel 10) sehr schematisch und wenig realistisch erscheint, sind die »Angielini«-Pläne von Wien die ältesten, die dieses Bauwerk plastisch aus der Vogelschau wiedergeben. Die Ansicht der Stadt Wien, die sich unter den um 1565 entstandenen Fresken im Arkadenhof des Palazzo Vecchio in Florenz findet, dürfte aufgrund augenfälliger Ähnlichkeiten  – wie auch jene im Palazzo Lantieri in Gori- zia/Görz126  – auf eine Vorlage zurückgehen : entweder auf Hirschvogels Ansicht der Stadt von Norden von 1547 oder eine auf dieser fußende Arbeit. Da das Florentiner Fresko beschädigt war, wurde es 1934 restauriert, wobei es offensichtlich zu Verän- derungen bzw. Weglassen von Details kam, sodass eine eindeutige Beurteilung nicht möglich ist. Richard Karl Donin meinte, am rechten Bildrand die 1561 fertiggestellte Elendbastei auszumachen, die er somit als deren älteste Ansicht bewertete. Zu se- hen ist zudem noch die sogenannte Katze innerhalb der Stadtbefestigung hinter der Elendbastei, wie sie auch Hirschvogel zeigt. Die Neutorbastei und das Arsenal sind nicht zu erkennen. Die Frage, ob der aktuelle Stand des Befestigungsbaus tatsächlich zumindest teilweise berücksichtigt wurde, bleibt mangels einer verfügbaren Ansicht in ausreichender Qualität unbeantwortet.127 In den Jahren 2005/06 und 2008 konnten im Vorfeld von Baumaßnahmen massive Überreste der Elendbastei freigelegt und dokumentiert werden, die sich in etwa im Bereich von Schottenring, Hohenstaufengasse, Helferstorferstraße und Wipplinger- 125 Zum Beispiel im Steinhausen-Plan von 1710 mit zwei Lichtschächten, im Walter-Plan von ca. 1750 (unten Anhang 9.7, S.  492 Nrr. 26‒27) mit einer rechteckigen Öffnung sowie dem auch archäologisch nachgewiesenen Brunnen von kreisrundem Grundriss. 126 Siehe unten Anhang 9.7, S.  485 f. Nrr. 7 und 12. 127 Leider steht keine gute Abbildung zur Verfügung, siehe dazu unten Anhang 9.7, S.  486 Nr. 12. Zur Elendbastei siehe Donin, Zur Kunstgeschichte Österreichs, 373 f.; Lindner/Schulz, Hochzeit, 171 und 174. Bis 1993 wurden wiederum Restaurierungen an drei Ansichten, darunter auch an jener von Wien, vorgenommen. Open Access © 2017 by BÖHLAU VERLAG GMBH & CO.KG, WIEN KÖLN WEIMAR
