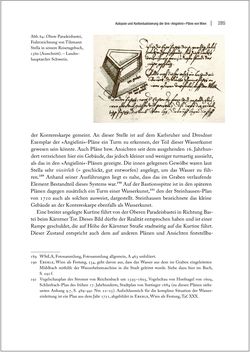

Autopsie und Kontextualisierung der drei »Angielini«-Pläne von Wien | 285 der Kontereskarpe gemeint. An dieser Stelle ist auf dem Karlsruher und Dresdner Exemplar der »Angielini«-Pläne ein Turm zu erkennen, der Teil dieser Wasserkunst gewesen sein könnte. Auch Pläne bzw. Ansichten seit dem ausgehenden 16. Jahrhun- dert verzeichnen hier ein Gebäude, das jedoch kleiner und weniger turmartig aussieht, als das in den »Angielini«-Plänen gezeigte. Die innen gelegenen Gewölbe waren laut Stella sehr viesirlich (= geschickt, gut entworfen) angelegt, um das Wasser zu füh- ren.189 Anhand seiner Ausführungen liegt es nahe, dass das im Graben verlaufende Element Bestandteil dieses Systems war.190 Auf der Bastionsspitze ist in den späteren Plänen dagegen zusätzlich ein Turm einer Wasserkunst,191 den der Steinhausen-Plan von 1710 auch als solchen ausweist, dargestellt. Steinhausen bezeichnete das kleine Gebäude an der Kontereskarpe ebenfalls als Wasserkunst. Eine breiter angelegte Kurtine führt von der Oberen Paradeisbastei in Richtung Bas- tei beim Kärntner Tor. Dieses Bild dürfte der Realität entsprochen haben und ist einer Rampe geschuldet, die auf Höhe der Kärntner Straße stadtseitig auf die Kurtine führt. Dieser Zustand entspricht auch dem auf anderen Plänen und Ansichten feststellba- 189 WStLA, Fotosammlung, Fotosammlung allgemein, A 463 unfoliiert. 190 Eberle, Wien als Festung, 234, geht davon aus, dass das Wasser aus dem im Graben eingeleiteten Mühlbach mithilfe der Wasserhebemaschine in die Stadt geleitet wurde. Siehe dazu hier im Buch, S.  292 f. 191 Vogelschauplan des Stromer von Reichenbach um 1595–1603, Vogelschau von Hoefnagel von 1609, Schlierbach-Plan des frühen 17. Jahrhunderts, Stadtplan von Suttinger 1684 (zu diesen Plänen siehe unten Anhang 9.7, S.  489–491 Nrr. 22‒25). Aufschlussreich für die komplexe Situation der Wasser- einleitung ist ein Plan aus dem Jahr 1721, abgebildet in Eberle, Wien als Festung, Taf. XXX. Abb. 64 : Obere Paradeisbastei, Federzeichnung von Tilemann Stella in seinem Reisetagebuch, 1560 (Ausschnitt).  – Landes- hauptarchiv Schwerin.
